Aké sú spôsoby upínania vo zváracom prípravku?

Aké sú spôsoby upínania vo zváracom prípravku?

Ako popredný dodávateľ zváracích prípravkov sa ma často pýtajú na rôzne spôsoby upínania používané pri zváracích prípravkoch. Zváracie prípravky zohrávajú kľúčovú úlohu pri zabezpečovaní presnosti, opakovateľnosti a kvality zváraných komponentov. Spôsob upínania použitý vo zváracom prípravku je nanajvýš dôležitý, pretože priamo ovplyvňuje stabilitu obrobku počas procesu zvárania. V tomto blogovom príspevku budem diskutovať o niektorých bežných metódach upínania používaných vo zváracích prípravkoch a ich aplikáciách.

Mechanické upínanie

Mechanické upínanie je jednou z najtradičnejších a najpoužívanejších metód upínania u zváracích prípravkov. Spolieha sa na mechanickú silu, ktorá drží obrobok na mieste. Existuje niekoľko typov mechanických svoriek, vrátane skrutkových svoriek, kĺbových svoriek a vačkových svoriek.

Skrutkové svorky

Skrutkové svorky sú jednoduché a cenovo výhodné upínacie zariadenia. Fungujú tak, že otáčaním skrutky vyvíjajú tlak na obrobok. Skrutkové svorky môžu poskytnúť vysokú upínaciu silu a sú vhodné pre aplikácie, kde sa vyžaduje dlhodobé stabilné upínanie. Napríklad pri výrobeAutomobilový B - stĺpik na zváranie, je možné použiť skrutkové svorky na pevné uchytenie komponentov B-stĺpika počas procesu zvárania, čím sa zabezpečí presné zarovnanie a vysokokvalitné zvary.

Prepínacie svorky

Kĺbové upínače sú známe svojou rýchlou akciou a vysokou upínacou silou. Používajú prepínací mechanizmus na premenu malej vstupnej sily na veľkú upínaciu silu. Kĺbové svorky sa ľahko ovládajú a dajú sa rýchlo zapnúť a vypnúť, čo je veľmi užitočné v prostredí s veľkým objemom výroby. Pri výrobeZariadenie na zváranie nosníka nápravy vozidla, možno použiť spínacie svorky na rýchle zaistenie komponentov nápravového nosníka, čím sa skráti čas nastavenia a zvýši sa efektivita výroby.

Vačkové svorky

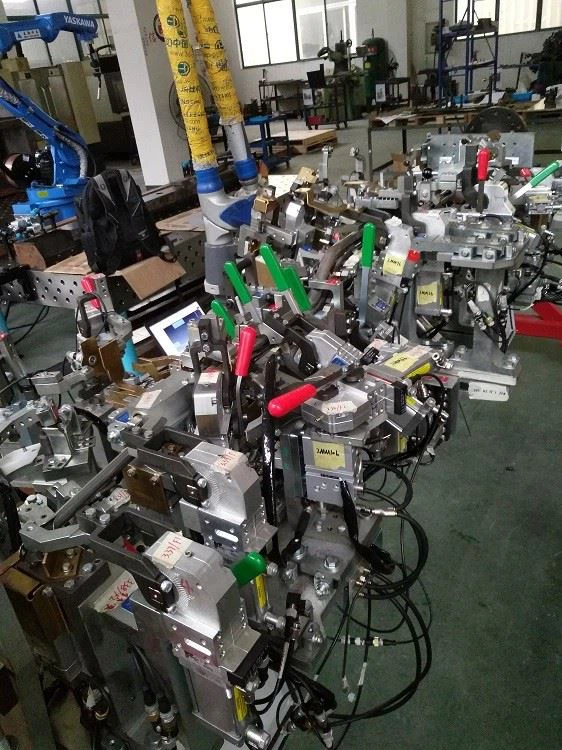

Vačkové svorky sú podobné prepínacím svorkám z hľadiska ich rýchlej akcie. Používajú vačkový mechanizmus na aplikáciu upínacej sily. Vačkové svorky sa často používajú v aplikáciách s obmedzeným priestorom, pretože môžu byť navrhnuté tak, aby mali kompaktnú štruktúru. V niektorých prípadoch sa používajú vačkové svorkyZariadenie na zváranie prístrojovej dosky automobiluna uchytenie malých a jemných komponentov prístrojovej dosky na mieste počas zvárania.

Hydraulické upínanie

Hydraulické upínacie systémy využívajú na vytvorenie upínacej sily hydraulický tlak. Ponúkajú niekoľko výhod oproti mechanickým metódam upínania. Po prvé, hydraulické upínanie môže poskytnúť veľmi vysokú a rovnomernú upínaciu silu, ktorá je nevyhnutná pre rozsiahle a ťažké zváracie aplikácie. Po druhé, hydraulické systémy možno ľahko automatizovať, čo umožňuje presné riadenie upínacej sily a postupnosti upínania.

V automobilovom priemysle sa hydraulické upínanie často používa vo zváracích prípravkoch pre veľké diely karosérie. Napríklad pri zváraní rámu karosérie možno použiť hydraulické svorky na uchytenie veľkých a ťažkých oceľových plechov na mieste. Vysoká upínacia sila zaisťuje, že sa plechy počas procesu zvárania nepohybujú, čím sa predchádza deformácii a zaisťuje sa rozmerová presnosť konečného produktu.

Hydraulické upínacie systémy však majú aj určité nevýhody. Sú zložitejšie a drahšie ako mechanické upínacie systémy. Vyžadujú hydraulickú pohonnú jednotku, čo zvyšuje náklady a požiadavky na údržbu. Okrem toho úniky hydraulickej kvapaliny môžu byť potenciálnym problémom, ktorý môže ovplyvniť pracovné prostredie a výkon upínacieho systému.

Pneumatické upínanie

Pneumatické upínacie systémy využívajú na vytvorenie upínacej sily stlačený vzduch. Pneumatické svorky sú ľahké, čisté a relatívne lacné. Ľahko sa inštalujú a obsluhujú a možno ich rýchlo ovládať pomocou solenoidových ventilov. Pneumatické upínanie je vhodné pre aplikácie, kde sa vyžaduje mierna upínacia sila a kde je potrebné rýchle upínanie.

V priemysle výroby elektroniky sa pneumatické svorky často používajú v zváracích prípravkoch pre dosky plošných spojov (PCB). Nízka hmotnosť pneumatických svoriek zaisťuje, že nepoškodzujú jemné PCB, zatiaľ čo funkcia rýchleho účinku umožňuje efektívnu výrobu. Pneumatické svorky je možné použiť aj v malých zváracích operáciách vo všeobecnej výrobe, kde sú dôležitými faktormi nákladová efektívnosť a jednoduchosť upínacieho systému.

Magnetické upínanie

Magnetické upínanie využíva magnetickú silu na držanie obrobku na mieste. Je obzvlášť užitočný na upínanie feromagnetických materiálov, ako je oceľ. Magnetické svorky môžu poskytnúť rovnomernú upínaciu silu po celej kontaktnej ploche, čo pomáha predchádzať deformácii obrobku.

Pri zváraní oceľových konštrukcií možno použiť magnetické upínanie na uchytenie oceľových dosiek alebo profilov na mieste. Napríklad pri konštrukcii veľkých oceľových mostov možno použiť magnetické svorky na rýchle a jednoduché zaistenie oceľových komponentov počas procesu zvárania. Magnetické upínanie má tiež tú výhodu, že je možné upnúť obrobky bez zanechania akýchkoľvek stôp na povrchu, čo je dôležité pre aplikácie, kde je povrchová úprava obrobku kritická.

Vákuové upínanie

Vákuové upínacie systémy využívajú na uchytenie obrobku podtlak. Sú vhodné na upínanie plochých a hladkých obrobkov. Vákuové upínanie môže poskytnúť veľkú upínaciu silu na veľkej ploche a je bezkontaktné, čo znamená, že nepoškodzuje povrch obrobku.

V sklárskom priemysle sa vákuové upínanie často používa vo zváracích prípravkoch pre sklenené komponenty. Bezdotykový charakter vákuového upínania zaisťuje, že sa sklo počas procesu zvárania nepoškriabe alebo nepoškodí. Vákuové upínanie možno použiť aj v drevospracujúcom priemysle na upínanie drevených panelov pri zváraní alebo lepení.

Úvahy pri výbere spôsobu upínania

Pri výbere spôsobu upínania zváracieho prípravku je potrebné zvážiť niekoľko faktorov.

Materiál a geometria obrobku

Materiál a geometria obrobku zohrávajú významnú úlohu pri určovaní vhodného spôsobu upínania. Napríklad feromagnetické materiály sú vhodné na magnetické upínanie, zatiaľ čo ploché a hladké obrobky s hladkým povrchom sú vhodné na vákuové upínanie. Zložité tvarované obrobky môžu vyžadovať kombináciu rôznych metód upínania, aby sa zabezpečilo správne držanie.

Požiadavky na upínaciu silu

Potrebná upínacia sila závisí od veľkosti, hmotnosti a procesu zvárania obrobku. Procesy zvárania s vysokou pevnosťou môžu vyžadovať vyššiu upínaciu silu, aby sa zabránilo pohybu obrobku. Pre veľké a ťažké obrobky môžu byť vhodnejšie hydraulické alebo mechanické spôsoby upínania, zatiaľ čo pre malé a ľahké obrobky môže postačovať pneumatické alebo magnetické upínanie.

Objem výroby

Pri veľkoobjemovej výrobe sa uprednostňujú metódy rýchleho upínania, ako sú pneumatické alebo kĺbové svorky, aby sa skrátil čas nastavenia a zvýšila sa efektivita výroby. Pri maloobjemovej výrobe možno použiť flexibilnejšie a nastaviteľné spôsoby upínania na prispôsobenie sa rôznym konfiguráciám obrobkov.

náklady

Náklady na upínací systém, vrátane počiatočných nákupných nákladov, nákladov na inštaláciu a nákladov na údržbu, sú dôležitým faktorom. Mechanické spôsoby upínania sú vo všeobecnosti cenovo najefektívnejšie, zatiaľ čo hydraulické systémy sú drahšie pre svoju zložitosť.

Záver

Záverom možno povedať, že pre zváracie prípravky sú k dispozícii rôzne spôsoby upínania, z ktorých každý má svoje výhody a nevýhody. Ako dodávateľ zváracieho prípravku musíme dôkladne zvážiť špecifické požiadavky každého projektu a zvoliť najvhodnejšiu metódu upínania alebo kombináciu metód, aby sme zabezpečili najlepší výkon zváracieho prípravku.

Ak potrebujete vysokokvalitné zváracie prípravky s najvhodnejšími metódami upínania pre vaše špecifické aplikácie, sme tu, aby sme vám pomohli. Náš tím odborníkov má bohaté skúsenosti s navrhovaním a výrobou zváracích prípravkov. Môžeme s vami úzko spolupracovať, aby sme pochopili vaše požiadavky a poskytli riešenia na mieru. Kontaktujte nás ešte dnes a začnite rokovať o obstarávaní a posuňte svoje zváracie operácie na vyššiu úroveň.

Referencie

• „Príručka o dizajne zváracieho prípravku“, Industrial Press Inc.
• "Výrobné inžinierstvo a technológia", S. Kalpakjian a SR Schmid
• "Automobilová zváracia technológia", Spoločnosť automobilových inžinierov (SAE)
